Kavitationskanal

im Labor Strömungshalle

Technische Daten

Konstruktionsjahr des Druckkörpers: 1960 (Fa. Kempf & Remmers Hamburg)
Modernisierung der Antriebs- und Betriebsmesstechnik: 2010
Dimension der Messkammer: L x B x T = 1200 mm × 300 mm × 300 mm
Optische Zugänge: 4x Plexiglassichtfenster (200 mm × 1100 mm)
Systemdruck: p_{Sys, abs} = 0,4 .... 2,0 bar
Maximale Strömungsgeschwindigkeit:
- u_max = 7.0 m/s für p_{Sys, abs} = 1,0 bar
- u_max = 9,5 m/s für p_{Sys, abs} < 1,8 bar
Turbulenzgrad:
- Tu < 3,0 % für u = [1....3 ] m/s
- Tu < 1,5 % für u = [3....9,5 ] m/s
Antrieb: Vier-Blatt-Impeller-Pumpe mit Drehstromasynchronmotor 15 kW
Steuerung: PC-gestützte Drehzahlregelung über Frequenzumrichter
Betriebsmesstechnik: Absolut- und Düsendifferenzdruck sowie Medientemperatur über elektronische Wandler, Quecksilber-Referenzmanometer

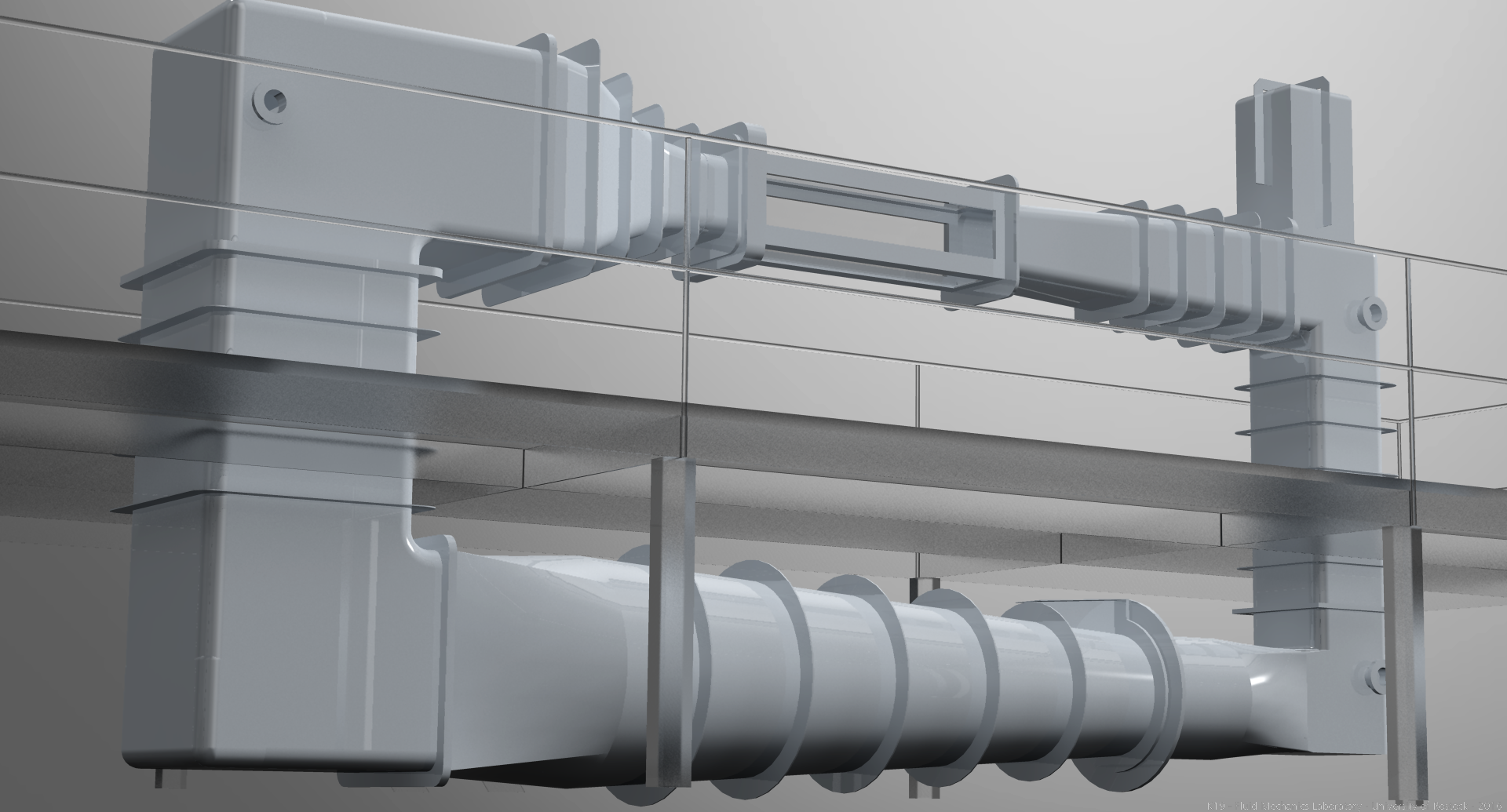

Schematische Darstellung des Kavitationskanals

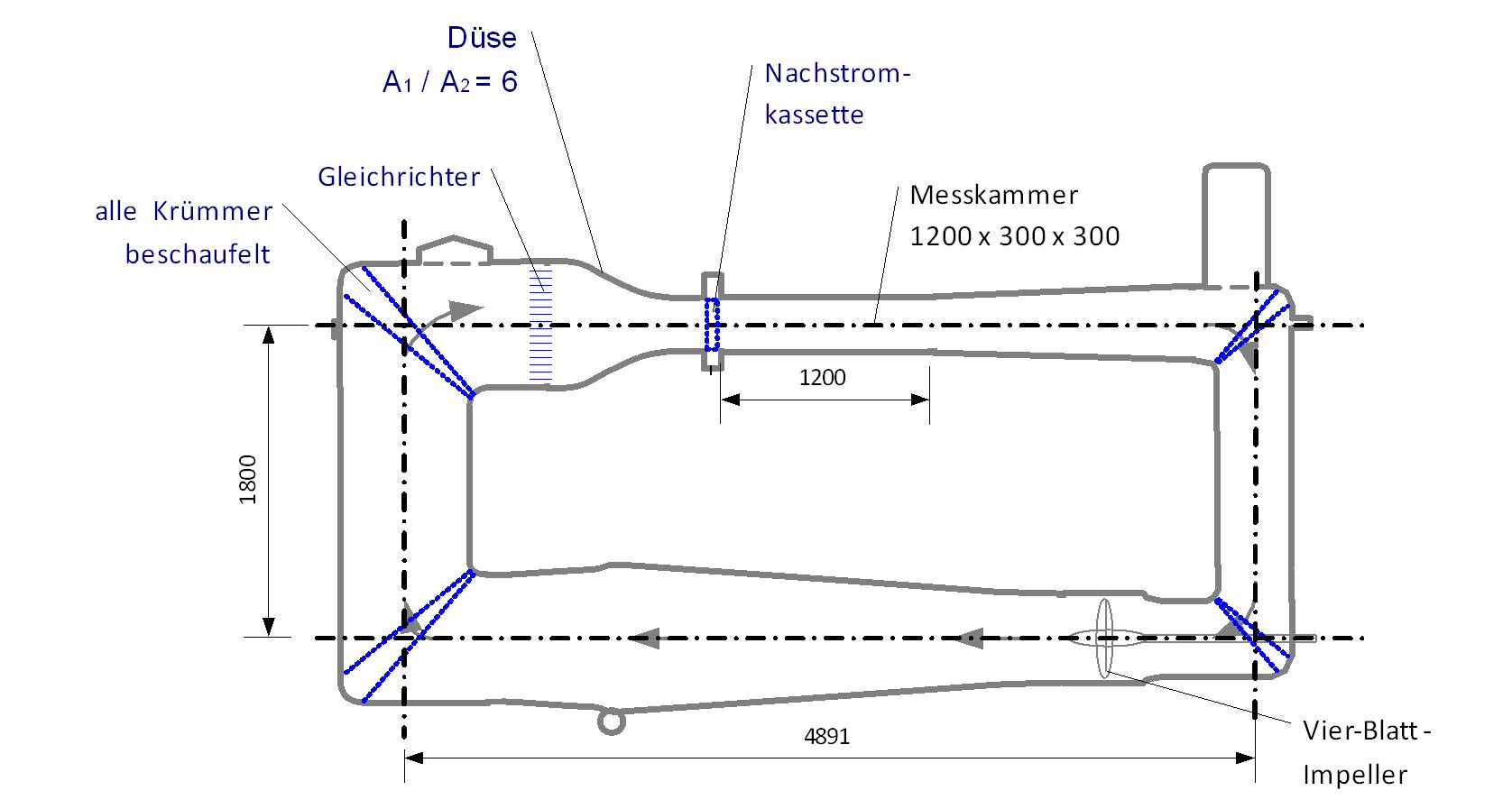

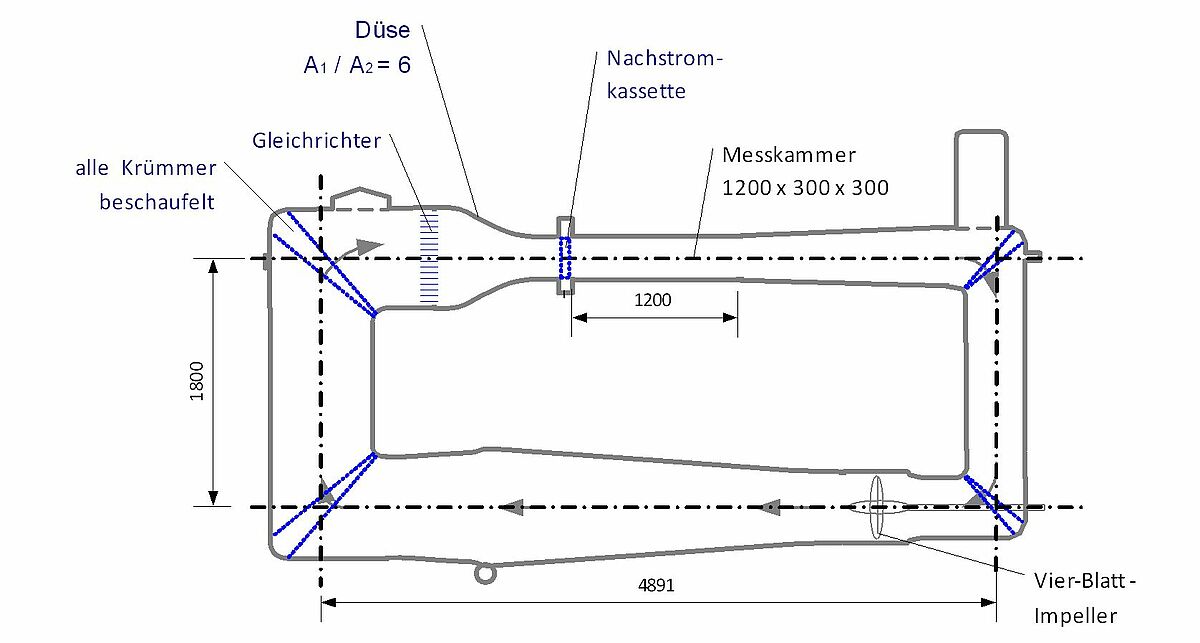

Aufbau und Abmessungen des Kavitationskanals

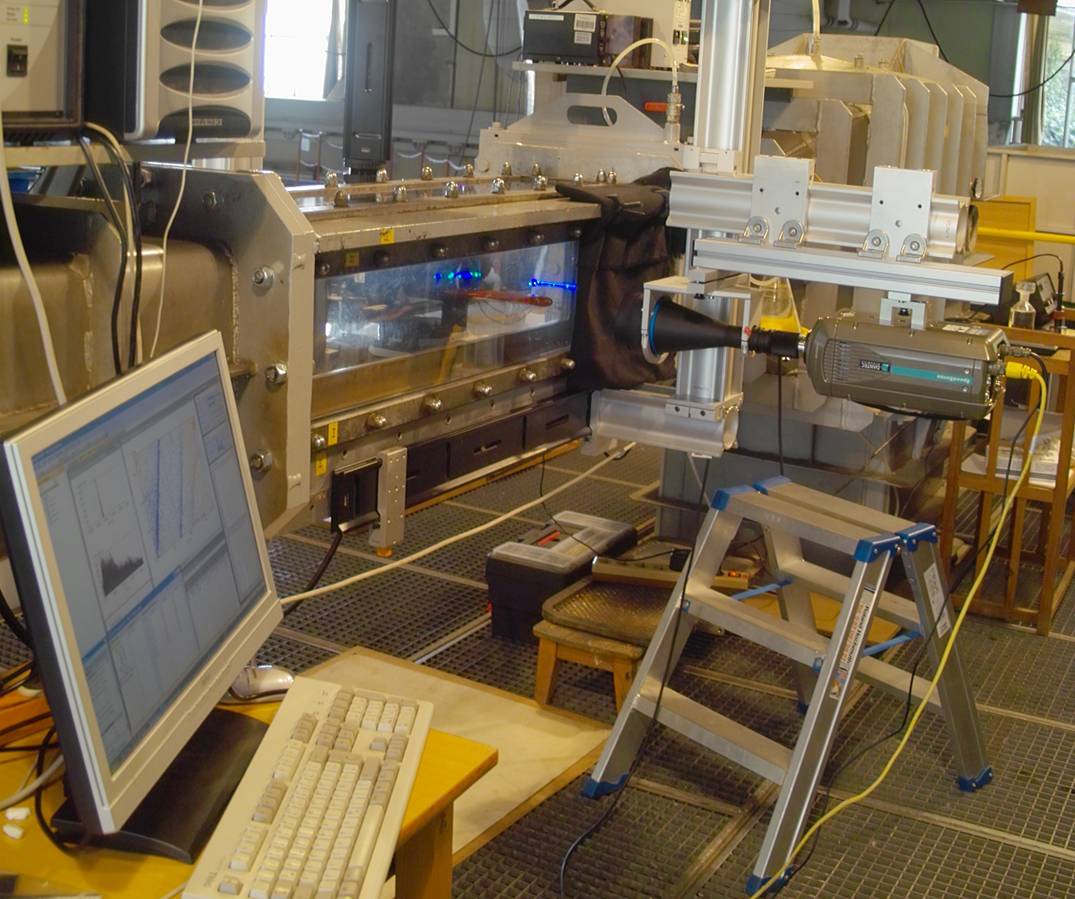

Messtechnik und technische Ausstattung

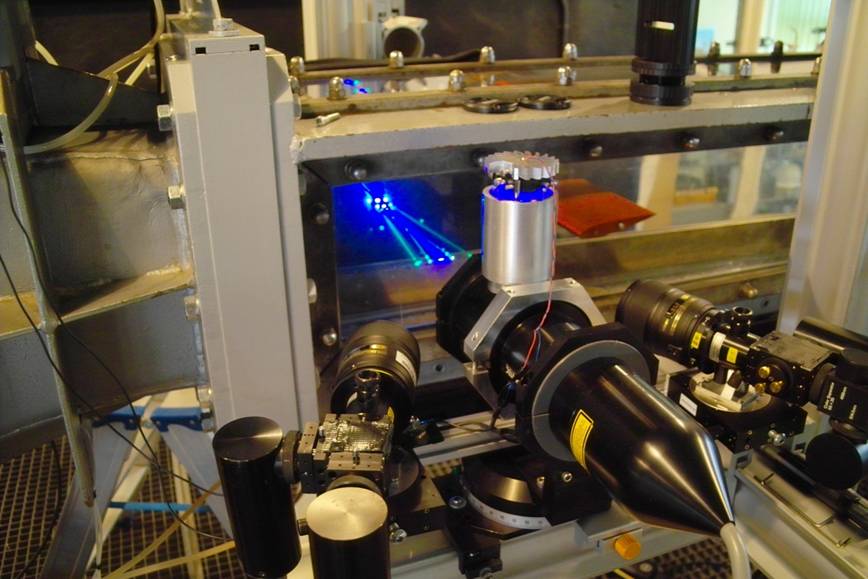

Laseroptische Messtechnik (PIV und LDA)
PC-gestützte Betriebsmesstechnik*
Videobeobachtungs- und Beleuchtungstechnik
universelles Montagesystem (item)*
3-Achsen-Traversiersystem (ISEL)*

*Diese Komponenten wurden 2011-2014 kofinanziert aus Mitteln des Europäischen Fonds für regionale Entwicklung sowie des Bundeslandes Mecklenburg-Vorpommern.
